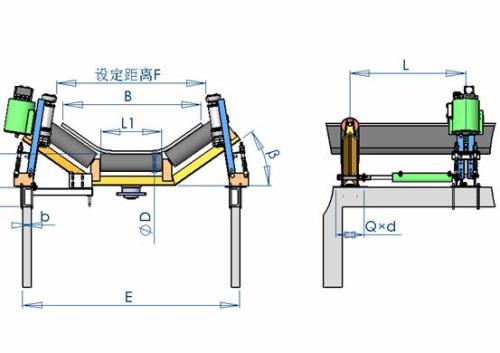

全自動液壓糾偏器規格眾多，這就導致其尺寸大小和安裝多少會存在差異，如果事先由于對規格型號的不了解而發生錯買或者不能滿足實地安裝要求的情況，這顯然是我們不愿意看到的，為了避免類似情況的發生，有必要了解一些糾偏器常見的外形尺寸以及相應的安裝尺寸。
主流的安裝尺寸
型號 | A | I1 | I2 | d(e9) | m | n |
DYW100-100 | 200+S | 20 | 40 | 20 | 195 | 145 |
DYW500-60 | 200+S | 20 | 40 | 20 | 195 | 145 |
DYW700-40 | 200+S | 20 | 60 | 30 | 195 | 145 |
DYW1000-90 | 250+S | 20 | 60 | 30 | 195 | 145 |
DYW1750-90 | 250+S | 20 | 70 | 30 | 210 | 150 |
DYW2000-80 | 250+S | 20 | 70 | 40 | 220 | 160 |
主流的外形尺寸
型號 | L | L1 | L2 | B | D | D1 |
DYW100-100 | 905+S | 645+S | 330+S | 420+S | 150 | 200 |
DYW500-60 | 930+S | 645+S | 330+S | 420+S | 150 | 200 |
DYW700-40 | 950+S | 665+S | 350+S | 440+S | 150 | 200 |
DYW1000-90 | 1020+S | 700+S | 385+S | 475+S | 150 | 250 |
DYW1750-90 | 1020+S | 700+S | 385+S | 495+S | 150 | 250 |
DYW2000-80 | 1040+S | 700+S | 385+S | 495+S | 150 | 250 |
以上就是對常見外形尺寸和安裝尺寸的簡單介紹，為此，如果有全自動液壓糾偏器購買需求的客戶，歡迎到我們江宇機電設備制造有限公司咨詢和了解，我們會根據客戶需求和要求提供一定的購買意見和建議，讓客戶花的少又用的好。
