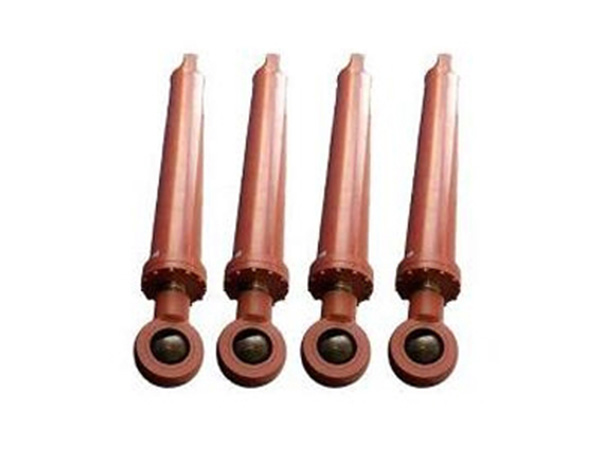

Y-HG1型冶金設備標準液壓缸
/Product display
型號說明注:
1、安裝連接形式除中間銷軸需在型號上注明的具體尺寸外,其余按表上符號填寫即可,外連接尺寸
請參考表5~7,尺寸1應符合附表1的規定。
2、如需要間隙緩沖請?zhí)顚慔符號,如不填H符號則按無緩沖交貨。
技術規格
注:1、此油口尺寸根據活塞油口最高流速V6取5m/sec而定。
2、缸徑D≥250油口采用對開式法蘭結構。
各種安裝形式,在額定壓力下的允許最大行程S(見表3)
S1-頭部法蘭式或軸向腳架安裝,桿端帶耳環。
S2-頭部法蘭式或軸向腳架安裝,桿端不帶耳環。
S3-尾部法蘭安裝,桿端帶耳環。
S4-尾部法蘭安裝,桿端不帶耳環。
S5-尾部銷軸或尾部單耳環安裝,桿端帶耳環。
S6-頭部銷軸安裝,桿端帶耳環。
S7-中間銷軸安裝,桿端帶耳環。
注:表中數字是按穩定性計算的最大行程,超出此表范圍均為非標準,需設計者自行穩定性。
表4 行程 系列
本系列采用ISO4393液壓傳動- 缸-活塞行程的基本系列,請優先選用。
外形及安裝連接尺寸 基本型安 裝連接尺寸圖表 Y-HG1-ED/×※※J-※L1※
液壓站是液壓傳動裝置的動力源,按驅動裝置要求的流向、壓力和流量供油,適用于驅動裝置與液壓站分離的各種機械上,將液壓站與驅動裝置(油缸或油馬達)用油管相連,液壓系統既可實現各種規定的動作。
工作原理: 電機帶動油泵工作提供壓力源,通過集成塊、液壓閥等對驅動裝置(油缸或馬達)進行方向、壓力、流量的調節和控制,實現各種規定動作。
